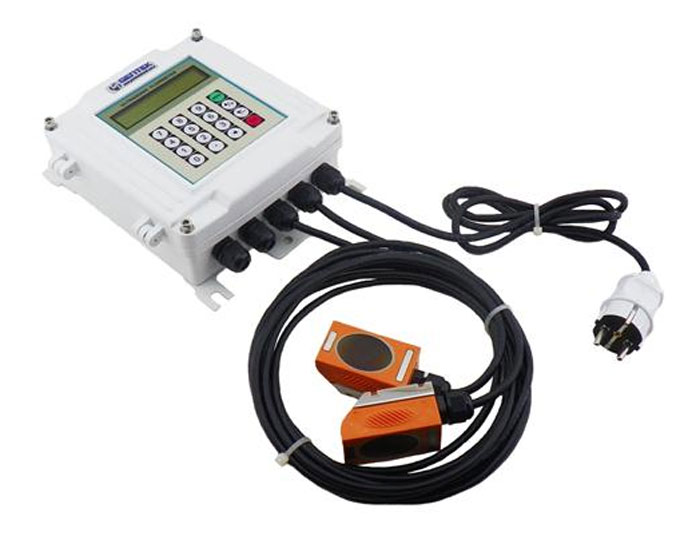

Sabit Tip Ultrasonik Debimetre

Ultrasonik debimetreler yüksek frekansdaki ses ile, borunun dışından ölçüm alan debimetrelerdir. 2 sensör yardımı ile ölçüm alan debimetrenin verici sensörü yüksek frekanstaki ses dalgalarını boru içerisine gönderirken, alıcı sensör bu sinyalin alımına göre akışkanın hızını belirlemektedir. Farklı metaryallerdeki borularda boru dışından rahatlıkla ölçüm alınabilir. Bu sayede boru üzerinde müdahalede bulunmak gereksinimi kalmaz. Sensör boylarına göre DN15 'den DN6000'e kadar ölçüm alabilirler. Bu model debimetrelerin kullanıcağı borularda iç kaplama olmaması ( beton, fiberglass vb.) boruların paslanmış hasar görmüş, bütünlüğü bozulmuş olmaması ölçüm için önemli etkenlerdir. Sensör boylarına göre kullanılabilecek boru bağlantı boyları aşağıda yer almaktadır:

* TS1 : DN15 - DN100

* TM1 : DN50 - DN1000

* TL1 : DN300 - DN6000

* Daldırma Tip : DN15-DN6000

Ultrasonik debimetreler aynı zamanda kayıt özelliği ile 5 yıla varan kesintisiz kayıt imkanı sunmaktadır. Ultrasonik debimetreleri kullanım alanları aşağıda yer almaktadır:

* Su ( Atıksu, Sıcak Su, Dondurulmuş Su, Şehir Suyu, Deniz Suyu, vb. )

* Küçük partikül içerikli kanalizasyon suyu

* Yağ

* Bitki Atıkları

* Sıvı gıda

* Saf sıvılar

* Solventler ve diğer sıvılar








Teknik Özellikler

Ölçüm Aralığı:0,01 … 12 m/sn

Model:TUFF-2000S

Bağlantı:DN15 - DN6000

Doğruluk:±1% ´den iyi

Tekrarlanabilirlik:0.2% ´ den iyi

Ölçüm Prensibi:Geçiş Zamanı Ölçüm Prensibi

Ölçüm Periyodu:500ms

Gösterge:Arka Aydınlatmalı LCD , Anlık / Toplam Debi, Sıcaklık, Yoğunluk vb. Göstergeleri

Çıkış:4-20 mA veya 0-10 V Analog Çıkış; 0-1kOhm, 0.1% Hassasiyetli, Röle Çıkış ve RS485 Seri Çıkış

Giriş:3 Analog Giriş, Ops. 3 Telli PT100 Girişi

Kayıt:Otomatik Ayarlı 64 Gün / 64 Ay ve 5 Yıl Kayıt Özelliği

Kullanılabilir Boru Materyali:Çelik, Paslanmaz Çelik, Dökme Demir, Bakır, PVC, Alüminyum, FRP vb. ( Liner olmak koşulu ile )

Ölçülebilir Akışkanlar:Su, Deniz Suyu, Endüstriyel Atık Suyu, Asit / Baz sıvılar, Alkol, Bira ve diğer homojen sıvılar

Sıcaklık Aralığı:Ana ünite -30°C - 80°C, Sensörler -40 °C -110 °C

Nem Aralığı:85% RH

Kablo :Sensör Max. Bağlantı 20 meter, RS485 Max. Bağlantı 1000 metre

Besleme:AC220V or DC24V

Güç Tüketimi:Less than 1.5W

Haberleşme Protokolleri:MODBUS, M-BUS, Fuji ve diğer haberleşme protokolleri
